環境要件

温度および湿度の要件

Compute Cloud@Customerラックの通気は前面から背面に移動します。詳細は、Ventilation and Cooling Requirementsを参照してください。

調査によると、温度が摂氏10度(華氏18度)から摂氏20度(華氏68度)上昇すると、電子機器の長期的な信頼性が50%低下します。内部温度を超過すると、ラックの一部または全部が停止する可能性があります。

コンポーネント障害による停止の可能性を最小限に抑えるため、最適な温度および湿度の範囲に環境を整えてください。ラックを動作時範囲は限界またはそれに近い状態で長時間稼働させ、非動作時は範囲の限界またはそれに近い環境に設置したりすると、ハードウェア・コンポーネントの故障は著しく増加する可能性があります。

サーバーの信頼性とオペレータの快適性を確保するには、摂氏21 °から23 °(華氏69.8 °から73.4 °)の周囲温度範囲が最適です。ほとんどのコンピュータ装置は広い温度範囲で動作できますが、摂氏22 °(華氏71.6 °)付近が、安全な湿度のレベルを維持しやすいので望ましい値と言えるでしょう。この温度範囲で動作すると、空調システムが一定期間停止した場合でも、安全バッファが提供されます。

安全なデータ処理操作には、45から50%の周囲相対湿度範囲が適しています。ほとんどのコンピュータ装置は広い範囲(20 - 80%)で動作できますが、次の理由で45 - 50%の範囲をお勧めします。

• 最適な範囲では、高湿度レベルに伴う腐食の問題からコンピュータ・システムを保護できます。

• 最適な範囲では、空調制御装置が故障した場合でも動作時間を最大限に延長できます。

• この範囲では、相対湿度 が低すぎる場合に発生する可能性のある静電放電による間欠的干渉によって引き起こされる障害や一時的な誤動作を回避できます。

通気および冷却要件

十分な換気を確保するために、ラックの正面および背面には常に適切なスペースを設けてください。ラック内での空気の流れを妨げる可能性のある装置や物体で、ラックの前後をふさがないようにしてください。通常、ラックマウント型のサーバーおよび機器は、ラック前面からの冷気を取り込んでラックの背面からの暖気を排出します。冷却は前面から背面へ行うので、左右の側面の通気要件はありません。

コンポーネントを取り付けていないラック内の空いている部分には、フィラーパネルを取り付けます。コンポーネント間の隙間は、ラック内のエアフローや冷却に悪影響を及ぼす可能性があります。

相対湿度とは、結露なしで空気中に存在可能な総水蒸気の割合であり、気温に反比例します。温度上昇時に湿度が下がり、温度降下時に上昇します。たとえば、摂氏24 °(華氏75.2 °)の温度で相対湿度45%の空気では、摂氏18 °(華氏64.4 °)の温度で相対湿度65%になります。温度が下がるにつれて相対湿度が65パーセント超に上昇し、水滴が形成されます。

エアコン設備は通常、コンピュータルーム全体の温度および湿度は厳密にモニターまたは制御しません。一般に、主要ユニットおよび室内のその他のユニットの複数の排気口に対応する個々のポイントで、モニタリングが行われます。床下換気を使用する場合は、特に湿度に特別な配慮が必要です。床下換気を使用する場合、各排気口に近いポイントごとに、モニタリングが行われます。部屋全体の温度および湿度の分布は均一ではありません。

ラックは、自然対流の気流に取り付けられている間に機能するように設計されています。環境仕様を満たすには、次の要件に従う必要があります。

• システム内に十分なエアフローがあることを確認します。

• システムにフロントツーバック冷却があることを確認します。排気口がシステムの前面に、排気口がシステムの背面に配置している。

• システムの前面に1219.2 mm (48インチ)以上、背面に914 mm (36インチ)以上の通気用のすき間を確保します。

オプションの上げ床設置

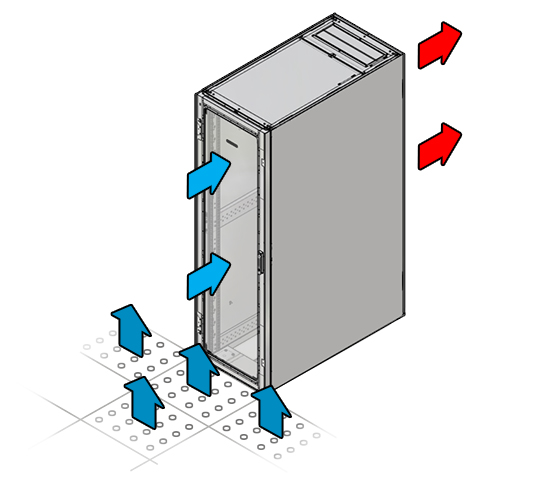

冷気を取り込むため、ラックの前に有孔タイル(約400 CFM/タイル)を使用し、冷気を取ります。ラック前面のタイルは、タイルからラック内に冷気が通過すれば、どのように配置してもかまいません。不十分な冷気流は、排気再循環のため、システムの吸気温度が高くなる可能性があります。次に、推奨される床タイルの数を示します:

• 最大12個のコンピュートノードを持つラック用の4つの床タイル(フルロード)

• 最大6つの計算ノード(半分の負荷)を持つラック用の3つの床タイル

• 3つの計算ノードを持つラック用の1つの床タイル(四半期ロード)
