フロントパネルおよび背面パネル項目の識別

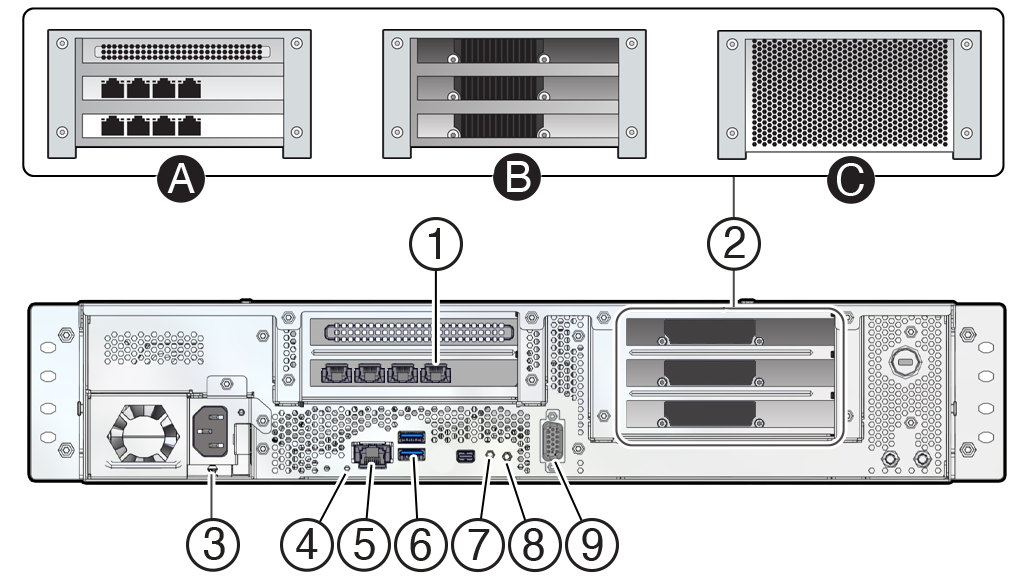

PCIe 0: 1クワッドポート 10GBASE-Tイーサネットカード(左から右にRJ-45ポート割り当てあり): 3、2、1、0

すべてのシェイプで、次のポートを使用します。

• ポート0 (右端のポート)– このポートをデータセンターネットワークに接続します。Roving Edge Deviceのケーブルを参照してください。
• ポート1および2– オプションで、ポート0のEthernet結合に使用できます。「イーサネット・ボンディングの管理」を参照してください
• ポート3 (左端のポート)– 予約済みEthernetポート3。このポートに接続しないでください。

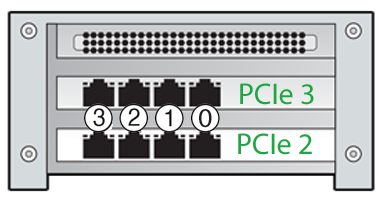

コンピュート・シェイプには、クワッド・ポート10GBASE-Tイーサネット・カードが2枚追加されています。

PCIe 2およびPCIe 3のすべてのポートは、オプションでPCIe 0ポート0のイーサネット・ボンディングに使用できます。オプションで、PCIe 0ポート1および2を使用することもできます(この表の項目1を参照)。Managing Ethernet Bondingを参照してください。

GPUシェイプには、3つのNVIDIA AD104GL [L4] GPUが含まれています。

ストレージ・シェイプには、4つの追加15.38 SSDが含まれています。

システムステータスLED

• 点灯 – クリティカルなイベントが発生しました
• オフ- 通常

2つのUSB 3.0ポート。両方のポートをUSB対応インスタンスに接続できます。要件については、Connecting USB Devices to Instancesを参照してください。

電源スイッチとLED

• オン – ホストの電源が入っています
• 消灯 – ホストの電源が切断されています
• アンバー – 障害

デバイスとの初期通信は、制御ホスト・コンピュータ(ラップトップなど)に接続されているシリアル・コンソールを介して行われます。

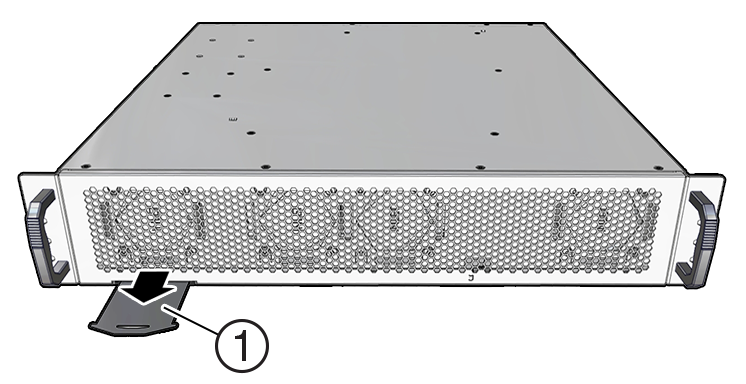

カードをプルアウトします。

2つのUSB 3.0ポート。両方のポートをUSB対応インスタンスに接続できます。要件については、Connecting USB Devices to Instancesを参照してください。

2つの100GbE QSFP28イーサネット・ポート

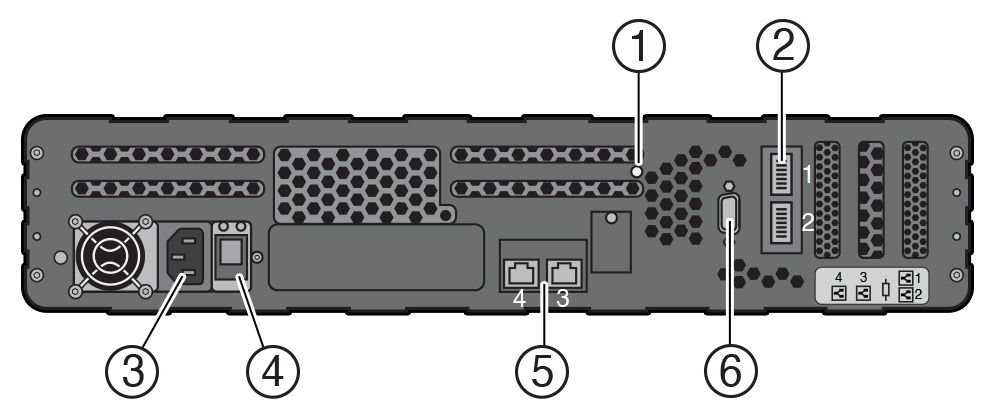

2つの10GB RJ45 Ethernetポート。

ネットワークへの接続には4というラベルのポートを使用します。

ポート3は、オプションでポート4のEthernet結合に使用できます。Managing Ethernet Bondingを参照してください。
