エディタ・ペインで、リレーショナル・ダイアグラムを作成および操作できます。

ダイアグラムでオブジェクトを選択すると、右ペインでオブジェクトのプロパティを調査できます。表の場合、表示されるプロパティは、「列」と「主キー」、「一意制約」、「索引」、「外部キー」、「コメント」、「色」です。編集できるプロパティは背景および境界線の色のみです。「リセット」アイコンをクリックして、デフォルトの色に戻ります。

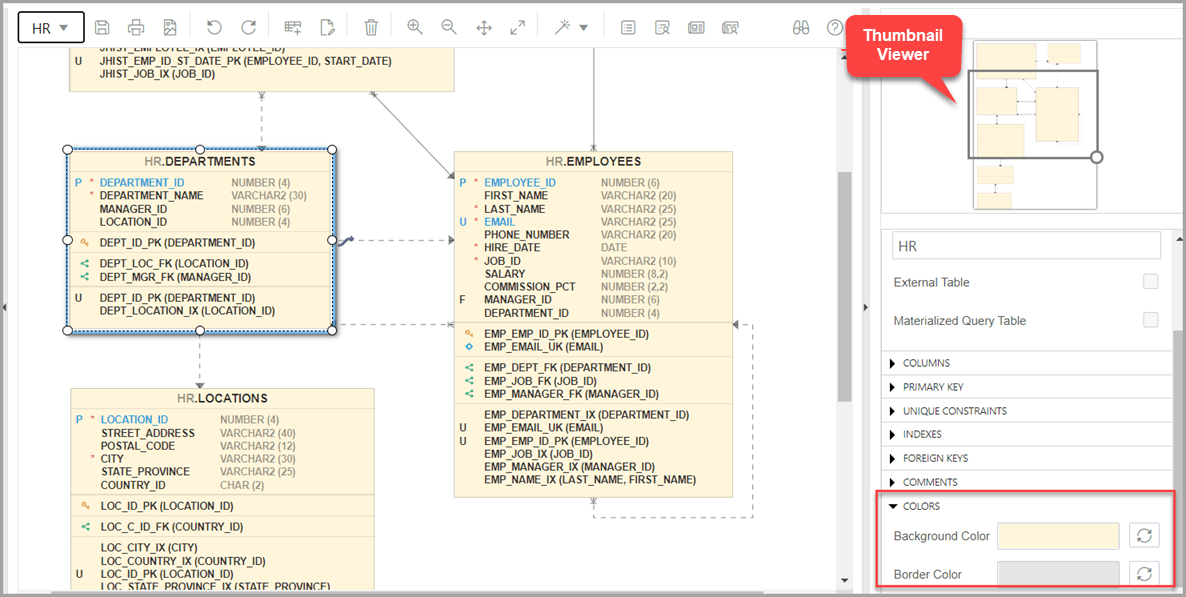

次の図は、エディタ・ペインで選択したオブジェクトのプロパティを示しています。

右上隅のサムネイル・ビューアをドラッグすると、エディタ・ペインの適切な領域を表示できます。これは、エディタ・ペインで長いダイアグラムを操作している場合に便利です。

ダイアグラムを作成する際、次のことが行えます。

• オブジェクトを選択し、ドラッグして移動します。

• 関係のないオブジェクトを調整または移動します。

• 他のオブジェクトから行と交差しないように、関係線に角を追加します。関係線を右クリックしてドラッグし、角を作成します。「頂点の削除」をクリックして、元の図形にリストアします。

• ボックスを囲むハンドルをドラッグして、オブジェクトのサイズを変更します。

• 次のオプションのオブジェクトを選択して右クリックします。

  • DDLプレビュー: オブジェクトのDDL文を表示します。

  • 更新: オブジェクトに対して実行されたアクションを更新します。

  • 削除: オブジェクトを削除します。

  • 編集: 表オブジェクトを編集するための「表のプロパティ」ダイアログまたはビュー・オブジェクトの「ビューのプロパティ」ダイアログを開きます。

  • 暗黙外部キー: 「暗黙外部キー」ダイアログを開きます。このオプションを使用して、オブジェクトの暗黙外部キーを定義します。暗黙外部キーを参照してください

  • JSONデータ・ガイドの表示: 表またはビューのJSONデータ・ガイド・ダイアグラムを開きます。JSONデータ・ガイドの表示についてを参照してください

ツールバー上のアイコンは次のとおりです。

• ダイアグラムを保存: 現在選択しているダイアグラムを保存します。ダイアグラムは、ユーザーのスキーマ内に作成される表に格納されます。

• ダイアグラムの出力: 選択したダイアグラムを印刷します。

• SVGに保存: 現在選択しているダイアグラムをSVG形式のイメージ・ファイルに保存します。

• ダイアグラムへのオブジェクトの追加: ダイアログが表示され、特定のスキーマから選択済ダイアグラムに、表またはビューのタイプの1つ以上のオブジェクトを選択できます。*を入力すると、スキーマ内のオブジェクト型(表またはビュー)のすべてのオブジェクトのリストが表示されます。いくつかの文字を入力して検索することもできます。

• ノートの追加: 選択したダイアグラムにノートを追加します。ノートを選択してテキストを追加すると、右ペインに、「フォント・サイズ」や「色」などの関連するプロパティが表示されます。

  • テキストを入力するには、テキストを展開して情報を入力します。「適用」をクリックします

  • ノートの背景、境界またはテキストの色を選択するには、ボックスをクリックして必要な色を選択します。デフォルトの色に戻るには、「リセット」をクリックします。

• 削除: 選択したオブジェクトをダイアグラムから削除します。複数のオブジェクトを選択するには、[Ctrl]キーを押しながらオブジェクトを選択します。

• ズーム・イン: 現在選択しているダイアグラムに詳細を表示します。表示されるオブジェクトは少なくなります。

• ズーム・アウト: 現在選択しているダイアグラムのオブジェクトの表示は少なくなります。表示されるオブジェクトは多くなります。

• 画面に合わせる: 関連するすべてのオブジェクトを現在選択しているダイアグラムのウィンドウに合わせ、必要な場合は図形およびテキスト・ラベルのサイズを調整します。

• 実際のサイズ: 現在選択しているダイアグラムの形とテキスト・ラベルをデフォルト・サイズに調整します。

• レイアウト: 自動レイアウト: ダイアグラム内のオブジェクトを、より有意義で魅力的なレイアウトに再配置します。再配置に不満がある場合は、「元に戻す」をクリックすると、以前のレイアウトにリストアできます。

• レイアウト: スター・レイアウト: ダイアグラム内のオブジェクトをスター・スキーマ・レイアウトに戻します。スター・スキーマ・レイアウトでは、ファクト表は中央に配置され、関連するディメンション表はファクト表のまわりに配置されます。

• DDLプレビュー: オブジェクトのDDL文を表示します。DDL文をワークシートに保存または送信するオプションがあります。表示する対象を選択するには、「オプション」をクリックします。

• 現在のスキーマのDDLプレビュー: 現在のスキーマのDDL文を表示します。DDL文をワークシートに送信できます。

• ダイアグラム・レポート: ダイアグラム内のすべての内容のデータ・ディクショナリ・レポートを生成します。

• スキーマ・レポート: スキーマ内のすべての内容のデータ・ディクショナリ・レポートを生成します。

• ヘルプ: データ・モデリング・エディタのヘルプを表示します。
